作者：李伟平（先创化学品）

整理：李鹏初（欧鹏化工）

1、实验目的：

　　某碳黑生产商拟同时生产水性碳黑通用色浆，需要提供制备色浆的解决方案。本实验用该生产商提供的CB715碳黑、用润湿分散剂

Synthro-pon 8907 W B进行研磨分散，制备了水性无树脂碳黑色浆。测定了色浆的流变性质、颜色以及储存稳定性，为客户制备色浆

提供参考。

2、实验过程：

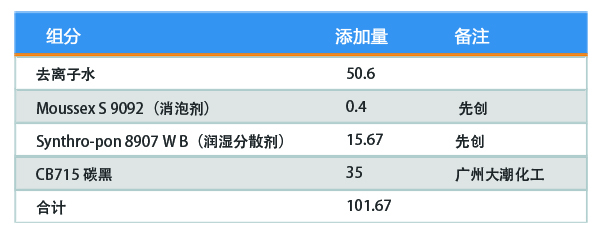

① 色浆配方：

② 研磨：

以上组分按顺序添加并搅拌均匀后，用砂磨机进行研磨。砂磨机转速为3000rpm，研磨时间为2小时。细度测定结果为粒径小于10微米。

③ 测定：

颜色测量：将色浆加入到Prox AM 270 R配方体系制备单组分黑色水性漆，成膜后采用SP60测色仪（爱色丽）进行颜色测量，粘度测量：

采用LVDV-III流变仪

3、结果：

⑴ 粘度

色浆的粘度见下表：

转速RPM

粘度，       cps

10           1152

20           953.8

30           839.8

40           764.8

50           710.2

60           667

70           634.2

80           605.9

90           581.2

100          559.1

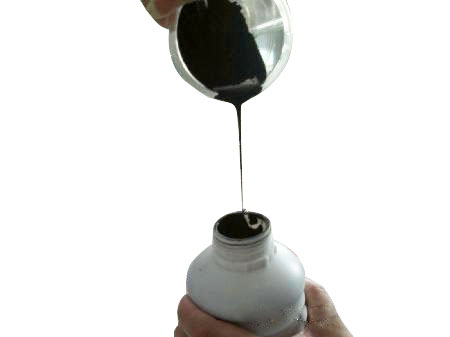

该色浆具有良好的流动性，见下图：

⑵  颜色测定：

漆膜的颜色数据如下：

L﹡: 24.79; a﹡:-0.14; b﹡:-0.78

( b﹡值＜0，表明该色浆可获得带蓝相的黑色)

漆膜光泽：82.04（60º）

⑶  色浆pH值

色浆pH值为2.87

⑷  指擦实验：

指擦无颜色变化色

⑸  储存稳定性：

色浆室温存储20天后观察（室温31℃左右），无任何沉淀，粘度无明显变化。判断可储存更长时间。

4、结论：

1、使用Synthro-pon 8907 W分散CB715碳黑，可获得高颜料含量、低粘度的色浆，该色浆具有良好的存储稳定性、流变性和抗絮凝稳定性；

2、用该色浆制备黑色漆，可获得带蓝相的黑色。
