O-Disperse 3608：

O-Disperse 3608是一种溶剂型通用分散剂，对难分散的高色素碳黑、红、蓝、绿、紫都有特别好的效果。

O-Disperse 3608具有如下优势：

√ 优异的储存稳定性；

√ 缩短研磨时间；

√ 颜料润湿快速充分；

√ 对高色素炭黑（哥伦比亚5000、德固赛FW2 00、 卡博特 E1600等）的分散有特效；

√ 性价比很高；

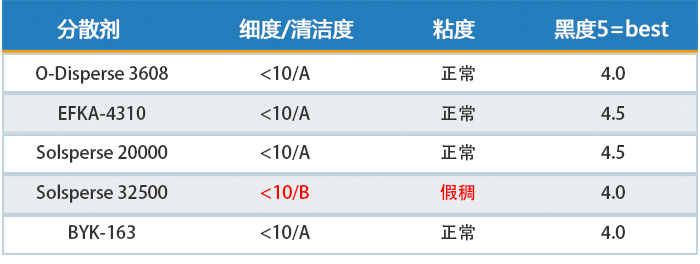

                                                   对比实验一

     在羟基丙烯酸（高羟）体系中



注：树脂为同德AC1011，碳黑为Raven 5000,分散剂对碳黑用量均为100%。

1、在高羟丙烯酸体系中，O-Disperse 3608表现出较好的分散效率及降粘效果。

2、黑度方面，O-Disperse 3608比EFKA-4310稍差，与Solsperse 20000持平，比Solsperse 32500及BYK-163明显好很多。

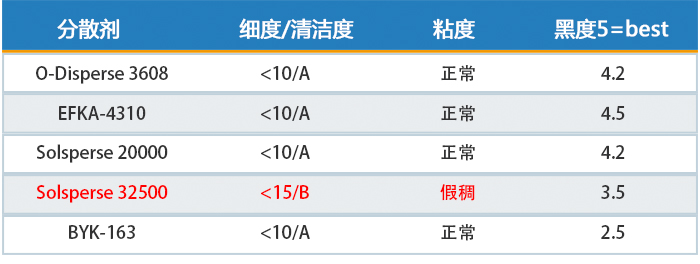

                                                                       对比实验二

在羟基丙烯酸（低羟、高分子量）体系中

注：树脂为加和U-1908R，碳黑为Raven 5000，分散剂对碳黑用量均为100%。

1、在高分子量的低羟丙烯酸体系中，O-Disperse 3608表现出较好的降粘效果；在分散效率方面，比EFKA-4310及

     Solsperse 20000稍差，与Solsperse 32500及BYK-163无明显差别。

2、黑度方面，O-Disperse 3608比EFKA-4310稍差，与Solsperse 20000、Solsperse 32500及BYK-163明显好很多。





                                                   对比实验三

     在羟基丙烯酸（低羟、低分子量）体系中



注：树脂为同德AC1151B，碳黑为FW-200，分散剂对碳黑用量均为100%。

1、针对FW-200碳黑，在低分子量的低羟丙烯酸体系中，O-Disperse 3608表现出较好的分散效率及降粘效果。

2、黑度方面，O-Disperse 3608比EFKA-4310以及Solsperse 20000稍差，与Solsperse 32500及BYK-163无明显差别。



                                                   对比实验四

     在热塑性丙烯酸体系中



注：树脂为DIC ZHL-1063，碳黑为Raven 5000，分散剂对碳黑用量均为100%。

1、在热塑丙烯酸体系中，O-Disperse 3608表现出较好的分散效率及降粘效果。

2、黑度方面，O-Disperse 3608相对不尽人意。



结论：选用不同的树脂，O-Disperse 3608在分散效率、降粘效果及黑度方面有着截然不同的表现；

高羟丙烯酸体系中（同德AC1011），O-Disperse 3608在分散效率、降粘效果以及黑度方面都有很好的表现。

低羟体系中（加合U-1908R、同德AC1151B)，O-Disperse 3608在黑度方面也有比较好的表现，但分散效率则相对差一点。

在热塑性丙烯酸体系中（DIC ZHL-1063），O-Disperse 3608有着很好的分散效率及降粘效果，但黑度方面相对较差。





更多实用资讯，尽在欧鹏化工
